Crear una Composite

Una composite es una composición en falso color utilizando tres bandas que se proyectan en formato RGB, esta composición permite la interpretación visual de las imágenes. En este paso, vamos a crear una composite RGB432. El infrarrojo cercano es desplegado en el rojo (R-Red); la banda roja es proyectada en el verde (G-Green) y la banda verde es proyectada en el Azul (B-Blue).

Este proceso es similar en ambas versiones y se realiza de la siguiente manera:
En el menú seleccionamos Display --> COMPOSITE o el icono Create Color Composite . En Blue image band desplegamos la banda verde (Banda 2 en Landsat); en Green image band desplegamos la banda roja (Banda 3 en Landsat) y en Red image band desplegamos la banda del infrarrojo cercano (Banda 4 en Landsat).
Como imagen de salida ponemos: Compo 3145 432, ya que es una COMPOsite, el PathRow es 3145 y las bandas RGB son 432.
Dejamos los valores por default pero activamos la casilla de Omit zeros from calculation in stretch.


Nota: Se recomienda colocar un nombre el cual nos ayude a identificar con facilidad la imagen, para este ejemplo el nombre de archivo de salida es Compo 3145 432. Evita poner nombre largos como Composite234-Veirus-15-octubre-2004-version1… Opcionalmente puedes poner un titulo a la imagen que describa como se generó.

Otra manera de desplegar la ventana de COMPOSITE es escribiendo en la línea de comandos .

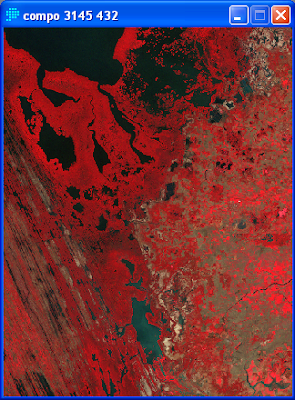

El resultado de este proceso se muestra a continuación:


La razón de esta composite es para resaltar la vegetación. Los cuerpos de agua se ven en color oscuro; un color más fuerte en la vegetación indica mayor vigor de esta. Las marismas presentan un tono blanco y los suelos desnudos un café claro.

Se pueden realizar composiciones con otras combinaciones de bandas. Todo dependerá del tipo de cobertura que se quiera resaltar.
